構造(ファスナー工法)

1. スチール又はステンレス製のプレートにギザギザの溝を設けその溝同士を噛みあわせて締結することにより強度を得ています。
2. プレートに設ける締結用の穴を長穴等の逃げ形状にする事により被締結側の位置ズレを吸収させています。

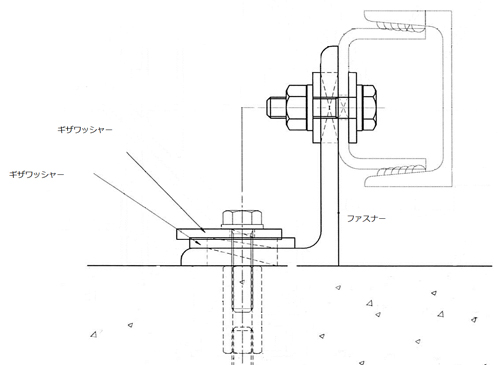

※図説

被締結側(アングル溶接側)のギザワッシャーに角穴が締結側のギザワッシャーにボルト用丸穴が空き、角穴により施工時のボルト位置ズレを吸収ギザ勘合により高強度な締結を保持しています。
